SOLUTION / CUTTING
펨토초 레이저를 이용하여 다양한 소재의 정밀 절단과 미세 형상 가공을 수행합니다.
소재 특성과 요구 형상에 맞춰 레이저 조건과 가공 경로를 최적화합니다.
상세 설명

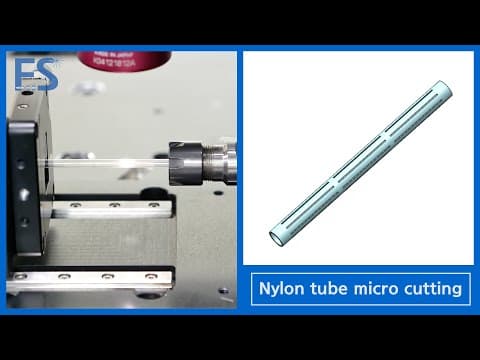

본 가공에서는 외경 Ø3 mm, 벽 두께 0.2 mm의 나일론 튜브를 전용 회전 툴에 고정했습니다. 레이저 빔의 위치는 고정한 상태에서 튜브를 회전시키고, 리니어 스테이지의 이송 동작을 연동하여 원주 방향의 지정된 각도에 맞춰 다수의 장축 슬롯을 가공했습니다.
각 슬롯의 크기는 약 10 × 0.2 mm이며, 회전축과 스테이지를 조합함으로써 평면 소재뿐만 아니라 얇은 원통형 소재에도 반복적인 다면 패턴을 구현할 수 있습니다. 슬롯 가공을 완료한 후에는 튜브를 36 mm 길이로 절단하여 최종 형상을 제작했습니다.
이러한 회전–이송 연동 가공 방식은 원통형 폴리머 튜브의 유연성 조절 패턴, 다중 개구 구조 및 스텐트형 구조 연구 등에 활용할 수 있습니다. 의료 분야에 적용할 경우에는 사용 소재의 생체적합성, 절단면 품질, 잔류물, 기계적 강도 및 관련 규격에 대한 별도의 검증이 필요합니다.
주요 응용 분야
- 스텐트 및 스텐트형 구조 연구용 시제품
- 카테터용 폴리머 튜브 슬롯 가공
- 의료용 튜브의 유연성 조절 패턴
- 원통형 튜브의 다중 개구 및 유체 통로
- 마이크로 노즐 및 정밀 토출 부품
- 폴리머 기반 원통형 필터 구조
- 맞춤형 박막 튜브 부품 제작
RESULT IMAGES
FEATURES / SPECIFICATIONS
- 원통 외경 Ø3 mm
- 벽 두께 0.2 mm
- 슬롯 크기 약 10 × 0.2 mm
- 최종 절단 길이 36 mm
- 고정 레이저 빔 방식
- 전용 회전 툴 적용
- 회전축과 리니어 스테이지 연동
- 각도별 다중 장축 슬롯 가공
- 얇은 원통형 폴리머 소재 대응
