SOLUTION / PATTERNING
펨토초 레이저를 이용하여 미세 패턴, 정밀 표면 구조 및 다양한 형상의 Micro Structure를 구현합니다.
소재와 패턴 형상에 따라 레이저 조건과 가공 경로를 최적화하여 정밀 Patterning 공정을 개발합니다.
상세 설명

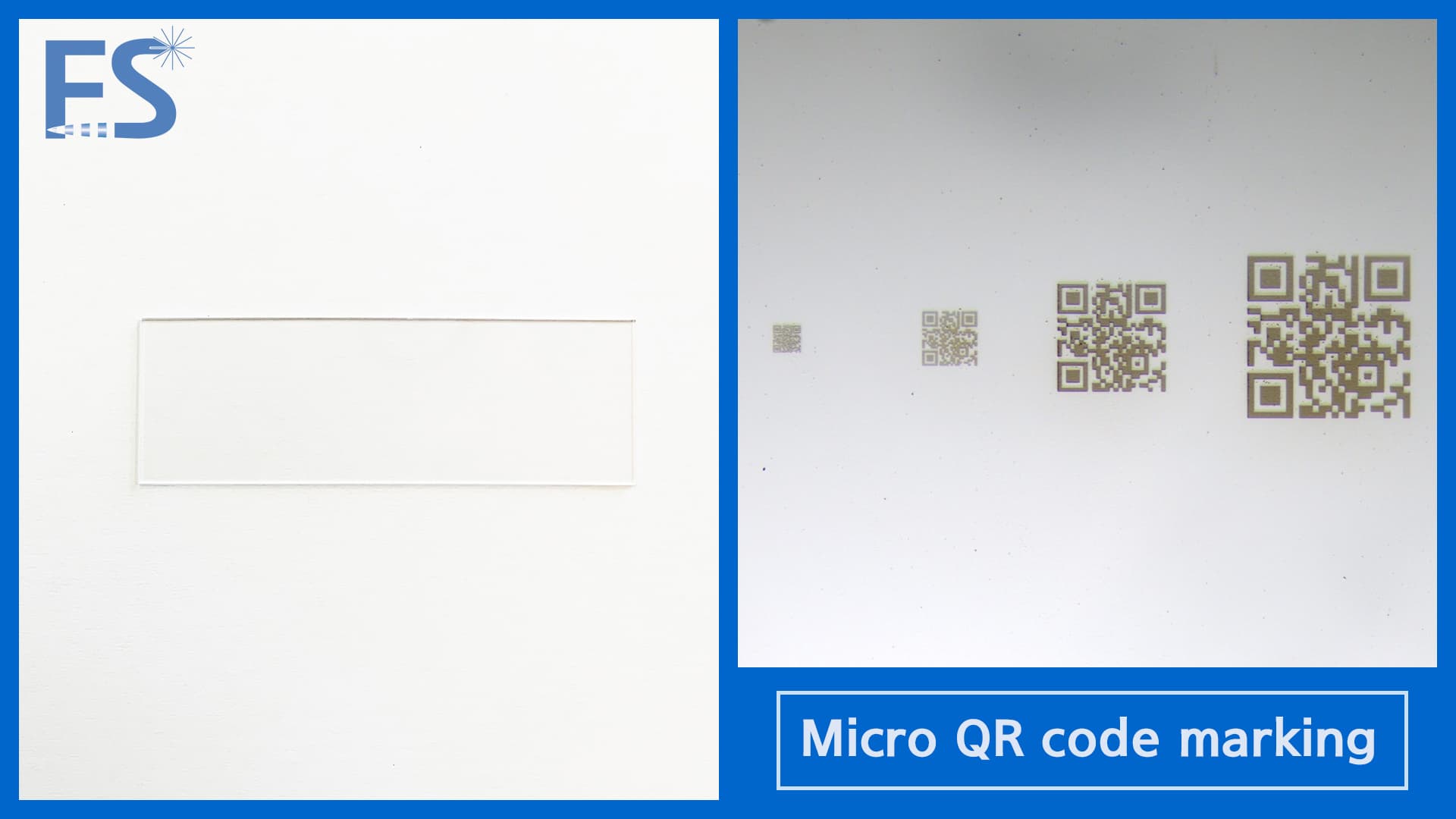

일반 Slide Glass 표면에 0.05 × 0.05 mm, 0.1 × 0.1 mm, 0.2 × 0.2 mm, 0.3 × 0.3 mm 크기의 미세 QR 코드를 각각 가공했습니다. 최소 가공 크기는 50 × 50 µm로, 육안으로는 코드의 형상을 식별하기 어려울 정도의 초미세 규격입니다.
펨토초 레이저의 정밀한 에너지 제어를 통해 QR 코드의 미세한 모듈 구조를 Glass 표면에 직접 구현했습니다. 가공된 코드는 현미경으로 확대해 판독할 수 있으며, 실제 QR 코드 인식을 통해 펨토솔루션 홈페이지로 정상 연결되는 것을 확인했습니다.
별도의 잉크나 라벨 없이 제품 표면에 식별정보를 직접 기록할 수 있어 초소형 부품의 이력 관리, 위변조 방지 및 숨김형 보안 마킹에 활용할 수 있습니다. 생산정보와 검사 이력을 연결하는 스마트 제조 환경의 정밀 추적 기술로도 확장 가능한 Micro QR Code 가공 사례입니다.
주요 응용 분야
- 반도체 웨이퍼·MEMS·마이크로 전자부품의 개별 식별 및 이력 관리
- 고가 광학부품과 정밀 Glass 제품의 위변조 방지 마킹
- 바이오·의료용 Slide Glass와 분석칩의 시료 식별
- 초소형 부품의 Lot·제조일자·검사정보 기록
- 항공우주·방산 부품의 육안 비식별 보안 마킹
- 스마트팩토리 생산·검사 데이터베이스 연동
- 현미경과 Machine Vision을 활용한 자동 추적 시스템
